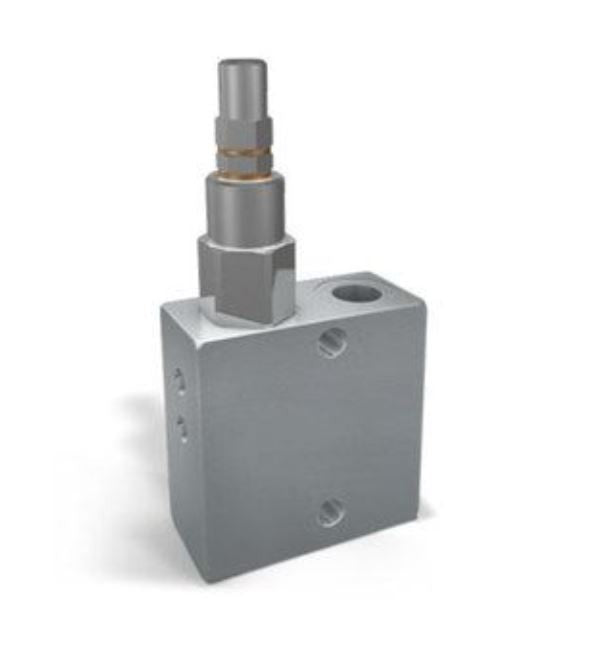

Valvola di sequenza ad azione diretta 3/8

Valvola utilizzata principalmente per far funzionare in sequenza due cilindri. Al raggiungimento di un determinato valore di taratura, la valvola

si apre e va ad alimentare un secondo attuatore. La valvola di ritegno permette il libero passaggio del flusso nella direzione opposta.

È indicata in impianti dove la pressione sull’attuatore secondario sia limitata, in quanto le pressioni si sommano.

CARATTERISTICHE TECNICHE:

- Materiale: Acciaio Zincato,

- Componenti interni: Acciaio temprato termicamente e rettificato

- Tenuta: a cono guidato

- VS2C: 3/8" 10-180 BAR

- Portata massima: 45 LT/MIN

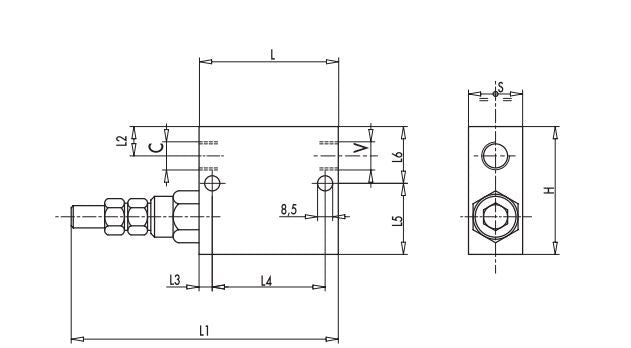

DISEGNO TECNICO:

L) 74 MM - L1) 146 MM - L2) 14 MM - L3) 7 MM -L4) 55 MM

L5) 39 MM - L6) 31 MM

H) 70 MM - S) 30 MM
